ND075シリーズ1.91mmピッチ対応
新製品／製品情報／会社案内／お問い合わせ／HOME
　　

　　

*同梱の「ご利用について」を必ずお読み下さい
長尺版の「LL」を追加しました。「C-06Ⅱシリーズ」と一緒にご使用頂けます
Longer Option "LL" is available, Can be used with C-06Ⅱ series.

　

　先端形状<Tip style>
ND075-3T ND075-4T ND075-4X
ND075-6X ND075-A ND075-AZ
ND075-B ND075-D1 ND075-D2
ND075-E2 ND075-G ND075-M1
ND075-M2 ND075-P1 ND075-P2
ND075-SX ND075-T1 ND075-T2
ND075-X1 ND075-X2
バネ圧<Spring force>
種別
Type		 最大ストローク
Maximum Travel		 推奨ストローク
Recomended Travel		 推奨時加重
Rated Force		 初期加重
Preloard		 材質
Materials
ND075-[先端形状]-H 6mm 4.2mm 1.96N(200gf) 0.509N(52gf) SWP、Auめっき
Gold Plated Music wire
ND075-[先端形状]-S 6mm 4.2mm 1.18N(120gf) 0.412N(42gf) SWP、Auめっき
Gold Plated Music wire
ND075-[先端形状]-SUS(190g) 6mm 4.2mm 1.86N(190gf) 0.69N(70gf) SUS
Stainless steel
ND075-[先端形状]-H LL 6mm 4.33mm 1.57N(160gf) 0.098N(10gf) SWP、Auめっき
Gold Plated Music wire
　

　

◆ 材質・表面処理 ◆
プランジャー
 SK材　HV650
Ni下地、Auめっき
スプリング
 SWP、Auめっき又はSUS(190gのみ)
スリーブ
 りん青銅、Ni下地 Auめっき
◆ MATERIALS ◆
Plunger
 Au over Nickel Plated High Carbon Steel
Barrel
 Au over Nickel Plated Phosphor Bronze
Spring
 Gold Plated S.W.P. or Stainless steel(only 190g)
　　

　

●ソケット<RECEPTACLE> *同梱の「ご利用について」を必ずお読み下さい.
　●ソケット<RECEPTACLE>
　　　●C-075S2 H7.6
C-075S2 H7.6
材質：りん青銅、Ni下地Auめっき<Materials：Au over Nickel plated phosphor Bronze>
推奨穴径<recommended mounting hole size>
　Φ1.38±0.02＊
　　＊諸条件により勘合が変りますので予め端材等で御確認ください。
　　　　 Please carry it out after confirming on extra materials.

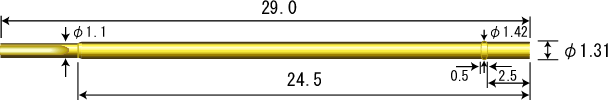

　　　●C-06-S2(W.T)
C-06-S2(W.T)
材質：真鍮､Auめっき<Materials：Au plated B.S.T.>
推奨穴径<recommended mounting hole size>
　Φ1.36±0.02＊
　　＊諸条件により勘合が変りますので予め端材等で御確認ください。
　　　　 Please carry it out after confirming on extra materials.
　　　●C-06-S3
C-06-S3
材質：りん青銅､Auめっき<Materials：Au plated Phosphor bronze.>
推奨穴径<recommended mounting hole size>
　Φ1.36±0.02＊
　　＊諸条件により勘合が変りますので予め端材等で御確認ください。
　　　　 Please carry it out after confirming on extra materials.
　　
注文方法/How to order
シリーズ 先端形状 バネ圧 長尺版
Series Tip Style Spring force Longer option
ND075　-
　　
-
　
LL

例(Example)
　ND075-3T-H、ND075-E2-S
　ND075-X2-H LL
　ND075-X2-SUS(190g)

　PDF版カタログダウンロード<Click here for pdf Catalog>
